周界安防雷达：详解入侵检测的全过程与现场应用   在周界防护中，如何把“看到”变成“判定入侵并触发响应”，是安防系统价值的核心。周界安防雷达正是在这一链路上发挥关键作用：它不仅能在复杂环境下可靠探测目标，还能把原始回波转化为明确的入侵告警。下文将以“问题导向”先说明雷达能解决的现实痛点，再逐步详解雷达完成入侵检测的技术与流程，帮助管理者和决策者理解其价值。 一、雷达能切实解决的现实问题 在雾、夜间、雨雪等可见光受限情况下，传统视频系统性能大幅下降；雷达不依赖光照，稳定工作。 对大范围、开放场地（机场跑道、港口堆场、厂区边界）需要连续监测且人工成本高；雷达单点覆盖距离远，能减少巡逻频次。 害怕误报带来报警疲劳（动物、光照变化等）；雷达结合速度/轨迹信息与AI分类，能显著降低误报。 需实现“快速响应与联动”——雷达能提供实时坐标、速度和运动轨迹，为摄像头定位与安防响应提供精确依据。 二、雷达实现入侵检测的完整过程 下面按时间顺序分解雷达从“发射电磁波”到“触发报警/联动”的典型工作链路，便于理解每一步在解决哪些实际问题。 发射与覆盖（主动感知） 雷达通过天线周期性或扫描式发射毫米波/微波信号，形成覆盖扇区或扇形扫描面。发射过程决定了雷达的覆盖范围与探测分辨率：覆盖更远距离可减少盲区，扫描频率影响更新率（响应速度），这些都是保障大场景连续防护的基础。 回波接收与预处理（噪声抑制） 物体（人、车、动物、植被）反射回的微弱回波被接收。第一步是对回波做预处理：放大、数字化并进行时频域滤波以抑制背景噪声与干扰（例如风吹草动、电磁干扰等）。良好的预处理能在源头降低误报风险，保证后续特征提取的有效性。 距离与方位测量（定位信息） 通过测量回波时间差与相位变化，雷达计算目标到雷达的距离以及相对方位/角度。这一步给出目标的初始空间位置，是实现精确定位、划定报警触发线（虚拟周界）的关键。 速度与运动特征提取（多普勒与轨迹） 利用多普勒频移和连续帧跟踪，雷达可估算目标的径向速度与运动方向，并结合时间序列得到轨迹。速度信息能区分静物与移动目标（例如停放车辆与行人），轨迹则是判断是否存在越界、攀爬、徘徊等入侵行为的重要依据。 检测算法与门限控制（敏感度/误报平衡） 在预处理与特征提取后，系统应用检测算法（如恒虚警率检测 CFAR 类似的策略）判断是否存在显著目标信号。检测门限的设定需要在灵敏度与误报率间权衡：对敏感区域可提高灵敏度，对公共场所可降低误报诱因。现代系统常动态调整门限以适应环境变化（夜晚、风大或雨天）。 跟踪与多目标管理（稳定性） 检测到初始“点”后，跟踪模块将对该目标进行连续帧跟踪，滤除瞬时噪声触发的假目标，并在时间上累积证据。通过卡尔曼滤波或其他跟踪算法，雷达可以稳定记录目标轨迹、预测下一位置，便于判断入侵进程（例如，是否朝禁区移动）。 目标分类与智能识别（降误报、提高可用性） 将速度、体积反射强度、轨迹形态等特征输入分类器（传统阈值规则或深度学习模型），雷达能实现“人/车/动物/风摆物”的基本分类。分类使系统能够智能地屏蔽非威胁目标（例如小动物、树叶摆动），显著降低误报并减少安防人员无用干预。 融合与验证（多传感器协同） 为提高可靠性，雷达常与摄像头、红外、门禁或热成像系统联动：雷达先发出告警并给出坐标，再驱动摄像机云台对准目标进行视觉验证。融合策略弥补单一传感器局限，提供更强的证据支持与可视化回查能力。 报警决策与联动响应（从检测到处置） 在确认入侵（或达到设定置信度）后，系统触发预设响应：声光告警、安防中心告警、无人机/巡逻车调度或通知安保人员。雷达提供的精确位置与轨迹可缩短响应时间并提升处置效率。 日志记录与取证（审计与回放） 所有探测数据、轨迹与联动视频都被归档，为事后取证、事件分析与系统优化提供依据。这点在事故调查或法律责任认定上非常关键。 三、过程中的关键点：哪些环节最能降低现场问题？ 持续的预处理与动态门限：降低环境噪声导致的误报。 速度与轨迹分析：把“靠近”变成“意图判定”，区分无威胁靠近与真实入侵。 智能分类：有效避免动物或自然因素触发报警。 多传感器联动：将雷达的可靠探测与视频的可视化能力结合，实现“先感知、后验证”的联防体系。 这些环节直接解决了“误报多、漏报风险、响应慢、证据不足”等现实痛点。 四、典型现场价值回顾 机场/港口：减少跑道或堆场误入事件，快速定位异常人员与车辆。 监狱/边防：实时侦测翻越、靠近围界的行为，提升周界威慑力。 电力/石化场站：在恶劣气象下仍能稳定监测周界，降低偷盗与破坏风险。 厂区与仓储：自动化护界减少值守成本，提高夜间与非视距区域覆盖率。

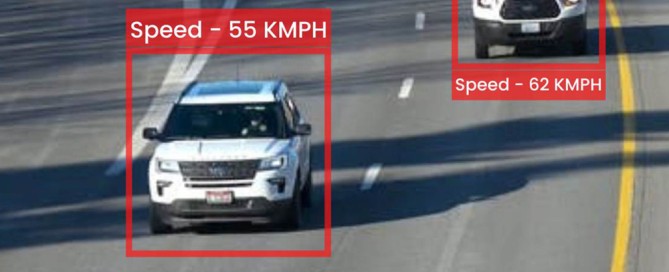

雷达测速抓拍系统：以“精准感知”驱动智慧交通安全新格局 随着车辆保有量的持续增长，城市与高速公路交通面临着前所未有的压力。超速行驶、随意变道、疲劳驾驶等违法行为频繁发生，交通事故和道路拥堵问题日益突出。传统的测速手段多依赖视频识别或地感线圈，不仅易受天气、光照、环境干扰，还存在安装复杂、维护成本高等问题。 在这一背景下，雷达测速抓拍系统凭借其高精度、全天候的性能优势，成为智慧交通管理的重要技术支撑。 一、行业痛点：传统测速方式的局限性 在过去的道路监控体系中，视频检测和地感线圈是主流手段，但它们各自存在明显不足： 1. 受环境影响大 视频测速在强光、逆光、雨雾天气中容易出现误判；地感线圈测速受路面施工、积水、结冰等条件影响，维护频繁且成本高。 2. 测速覆盖范围有限 摄像头或线圈通常只能监测单点或单车道，无法实现多目标、多车道同时测速。 3. 取证不完整、执法效率低 传统系统往往需要人工复核，数据分散，缺乏与其他交通管理系统的联动性，难以形成统一的执法证据链。 这些问题导致交通执法“有监控、无数据”“有数据、无证据”的尴尬局面，严重影响道路安全治理的精准度和效率。 二、雷达测速抓拍系统的核心优势 雷达测速抓拍系统通过引入先进的毫米波或多普勒雷达传感器，突破了传统方案的局限。它以“非接触式测速”为核心特征，通过电磁波反射原理，实现高精度、长距离、多目标同时测速。 其主要优势包括： 1. 全天候稳定工作 无论白天黑夜、晴天雨天，雷达信号不受光照和气候影响，保证测速准确率始终保持在高水平。 2. 多目标、多车道同时检测 系统可同时识别并追踪多个运动目标，适用于城市快速路、高速公路等高车流场景。 3. 高精度取证 抓拍系统可在车辆超速瞬间同步记录速度、时间、车牌号、车道位置等信息，形成完整的违法证据链。 4. 智能联动与数据共享 系统可与车牌识别、信号控制、电子警察平台联动，实现违法行为自动识别、取证、存档与上传，助力智慧交通体系建设。 三、应用场景：从高速公路到城市街道的全覆盖 雷达测速抓拍系统已在多种道路类型中得到广泛应用： 1. 高速公路测速监控 在高速公路上，超速是导致重大交通事故的主要原因之一。雷达测速系统可精准识别超速车辆并实时抓拍，有效震慑超速驾驶行为，保障通行安全。 2. 城市主干道与快速路 城市道路交通流量大、车种复杂，传统测速设备难以应对多车道、多目标的复杂场景。雷达测速系统通过宽波束监测能力，实现多车道同时测速，为城市交警提供高效执法手段。 3. 隧道与立交桥区域 隧道内光线不足，视频识别精度下降，而雷达测速不受光照影响，能稳定运行于封闭环境，有效防止因超速造成的二次事故。 4. 学校、医院与居民区限速区 在人员密集区域，雷达测速系统可实时检测车辆速度并抓拍超速行为，为“限速30公里”等安全措施提供可靠技术支撑。 5. 智慧交通项目集成应用 在智慧城市交通系统中，雷达测速数据可接入交通大数据平台，用于交通流分析、拥堵预测、事故预警及信号优化控制，实现“数据驱动的交通管理”。 四、雷达测速抓拍系统带来的实际成效 1. 事故率明显下降 多地交通管理部门数据显示，部署雷达测速抓拍系统后，超速违法率平均下降30%以上，重大交通事故减少显著。 2. 执法透明与公信力提升 系统取证自动化、数据可溯源，减少人工干预，提升执法公正性与社会信任度。

多目标测速雷达在智能交通中的核心应用 在城市智能交通系统（ITS）中，数据的时效性与完整性直接决定控制策略的有效性。多目标雷达凭借同时跟踪多车目标、连续输出速度与间距信息、对天气与光照不敏感等优势，已成为“路口—路段—区域”一体化管理的关键感知源。本文围绕智能交通的核心业务，聚焦可复制、可量化的高价值场景，阐述多目标测速雷达的应用方法与收益指标。 一、区域协同控制：从路段运行到走廊绿波 应用要点： 在走廊关键断面与瓶颈前后布设多目标测速雷达，持续输出分车道速度、车头时距、占有率与队列尾位置。 以“速度—密度—队列”三元要素驱动相邻路口相位和配时联动，实现动态绿波与瓶颈前移消散。 典型成效指标： 高峰期平均旅行时间下降8%—15%； 停车次数减少10%—20%，平均延误下降10%—18%； 瓶颈段排队外溢时长缩短30%+。 适配场景： 城市主干道、快速路地面段、公交走廊。特别适用于“短交叉口间距+流量波动大”的走廊。 二、交叉口自适应信号：基于速度与队列的双因子调控 应用要点： 雷达在路口来向150—250米范围内持续感知来车速度分布与队列增长速率，识别“临界到达波”与“末端车速骤降”。 自适应模块按“保护—效率”优先级策略，动态调整绿灯延时、绿信比、清空相位与行人相位干预。 典型成效指标： 关键来向排队溢出概率降低40%； 右转与非机动车冲突点急刹频次下降15%—25%； 通行能力（v/c）在中高饱和度下提升5%—12%。 适配场景： 复杂渠化路口、学校医院周边、交通枢纽周边“峰谷强波动”路口。 三、高速与城市快速路匝道合流管控：有序合流与限速协调 应用要点： 在主线与匝道口布设雷达，实时输出主线与匝道平均速度、最小安全间距、有效可并入车隙率（Gap Acceptance）。 与匝道信号（或可变限速）联动，执行“匝道计量+主线限速协调”策略，抑制激波回溯与二次拥堵。 典型成效指标： 主线速度波动率（标准差/均值）降低20%—35%； 合流段追尾事故风险暴露度下降25%—40%； 高峰期主线通行率提升4%—9%。 适配场景： 立交合流区、短加速段匝道、潮汐流走廊的入城/出城节点。 四、事件检测与诱导联动：从“被动发现”到“主动消散” 应用要点： 利用雷达对多目标的持续跟踪，识别异常速度模式：骤停、低速滞留、逆向移动与车队波动异常。 一旦触发阈值，联动可变信息标志（VMS）、可变限速、警示灯与分流诱导，缩短发现到处置的闭环时间。 典型成效指标： 事件发现时延缩短至10—30秒量级； 次生拥堵长度降低20%—35%； 雨雾低能见度时的运行可视化能力保持稳定（不依赖光照）。 适配场景： 隧道、长下坡、桥梁高架及枢纽互通的事故高发区。 五、公交优先与专用道秩序：通勤走廊的准点与效率 应用要点： 在站前路段与专用道布设雷达，实时输出公交接近速度、到站间隔与专用道占用状态。 联动信号优先（TSP）策略：接近判别、绿灯延长或提前；对违规占道通过速度与时段特征进行治理评估。 典型成效指标： 高峰期公交准点率提升8%—15%； 专用道被占用时长下降30%+； 站前平均清空时间缩短10%—18%。 适配场景： BRT走廊、干线公交走廊、多站连段的站群路段。 六、道路可变限速与安全速度引导：稳定车流，抑制激波 应用要点：

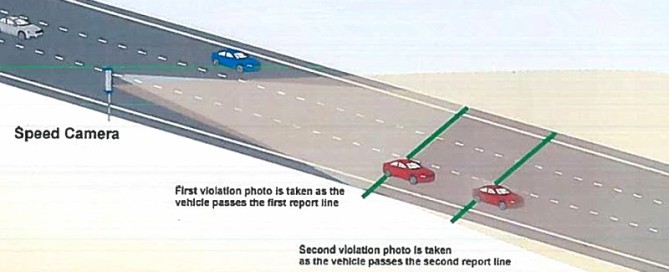

测速雷达是怎么工作的？一文读懂其原理与分类  一、引言：为什么需要专业的测速雷达？ 在智能交通（ITS）与道路安全管理中，车辆速度是最核心的动态指标之一。速度信息直接服务于超速执法、交通流量统计、信号优化、事故溯源、智慧诱导与车路协同等场景。相比地感线圈、视频算法与激光测速，毫米波测速雷达具备全天候、抗遮挡、抗雨雾雪、远距与多目标并行的优势，能在复杂环境中持续稳定输出高精度速度数据与车流特征。因此，理解测速雷达的工作原理与工程细节，是方案设计与设备选型部署的基础。 二、测速雷达的物理基础：电磁波、多普勒与时间测距 多普勒效应 定义：相对运动导致回波频率偏移。对目标径向速度 vr，有 fD = 2vr/λ = 2vr·f0/c。正偏移代表目标靠近，负偏移代表远离。 特点：直接给出径向速度分量，对横向分量不敏感；需要区分来向/去向（正负频率或相位）。 优势：无需精确时间基准即可高精度测速，抗噪声能力强。 距离测量两种典型体制 CW（连续波）：单频连续发射，仅能通过多普勒得到速度，不能分辨距离与多目标。 FMCW（调频连续波）：在带宽B内线性扫频，回波与本振拍频fb ≈ 2R·S/c（S为扫描斜率），由此估算目标距离R；同时回波含多普勒fd，可通过二维解耦得到距离和速度。FMCW是当下交通测速的主流体制。 角度测量与目标定位 通过多天线阵列形成波束或测相差/振幅差，得到方位角θ（常用MIMO虚拟阵列提升角分辨率）。 由距离R、角度θ、速度vr，构建目标在雷达坐标系中的状态，为车道级识别与轨迹跟踪奠定数据基础。 三、核心硬件架构与关键参数 频段 24 GHz（ISM）：历史应用广，天线与RF成本低，带宽受限（通常≤250 MHz），距离分辨率相对一般，逐步转向非执法或中近距测速。 77–81 GHz（汽车与交通）：带宽可达1–4 GHz，距离分辨率优于24 GHz，波束更窄、抗干扰更强，体积更小，成为执法级与多车道场景首选。 60 GHz（部分地区）：非主流，但在特定政策下用于短距测速/人车混行检测。 发射与接收通道 Tx/Rx数量决定MIMO虚拟阵列孔径与角分辨率。更多通道带来更细波束、更强多目标分离与车道判别能力，但成本与功耗上升。 功率与接收灵敏度共同决定探测距离与远距速度稳定性。 天线与波束 天线形式：介质集成天线（DRA）、贴片阵列、SiP封装天线等。 波束宽度：水平窄波束（3–10°）适合长距单车道；中等波束（10–20°）适合多车道；宽波束配合角度估计算法适合交叉口与弯道。 旁瓣控制：低旁瓣设计降低虚警与误检，提升多目标分辨率。 调制参数与性能 距离分辨率 ΔR ≈ c/(2B)，带宽越大分辨率越高。 速度分辨率 Δv ≈ λ/(2·Ncpi·Tcpi)，与CPI内的chirp数Ncpi与时长Tcpi相关。 最大无模糊速度 v_max ≈ λ/(4·Tchirp)；最大无模糊距离与采样率、斜率与ADC带宽相关。 这些参数之间存在权衡：提高速度分辨率通常意味着更长的积累时间，影响响应时延。

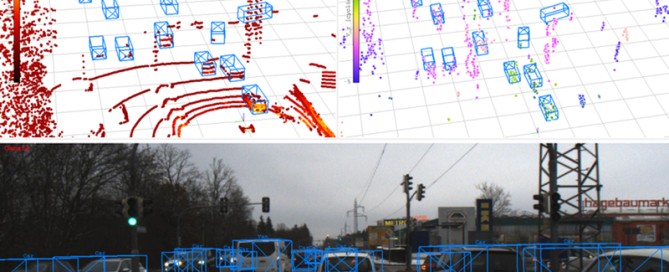

雷达车辆检测器应用案例与评估 一、什么是雷达车辆检测器 雷达车辆检测器是利用电磁波发射与回波接收来识别车辆存在、速度、车道占有率、流量与车头时距等交通要素的专用设备。与地感线圈、视频检测、磁阻与超声波方案相比，雷达方案具备免开挖、全天候、抗雨雾尘、低维护等优势，已成为智慧交通（ITS）与车路协同（C-V2X）基础感知层的重要组成。 核心能力包括： 实时检测：0.1秒级刷新率，适应城市交叉口与高速场景。 多车道覆盖：单台可覆盖1–8车道（取决于波束、安装高度与俯仰角）。 多指标输出：存在检测、速度、长度、车型、轨迹、流量、占有率、平均速度、95分位速度、车头时距等。 联动控制：通过RS485/RS232、以太网、DI/DO、CAN、4G/5G等接口与信号机、工控机、边缘网关对接。 自学习与抗干扰：对多径、侧向机动车、行人/非机动车干扰具有鲁棒性，并支持固件算法持续升级。 二、工作原理与关键技术 1、电磁波体制 24 GHz/60 GHz/77 GHz频段：24 GHz适合中近距低成本覆盖；77 GHz具备更窄波束、更高角分辨率与速度分辨率，适合多车道精细化检测与轨迹跟踪；60 GHz常用于短距与室内停车引导。 FMCW（线性调频连续波）：主流体制，通过测量拍频获得距离信息；同时利用多普勒频移估计速度，结合多接收通道实现角度估计（DOA）。 MIMO雷达：采用多发多收阵列形成虚拟孔径，提高角分辨率，支持多目标分离与轨迹级检测。 2、信号处理链路 预处理：IQ采样、窗函数、距离-多普勒二维FFT、恒虚警检测（CFAR）。 角度估计：MUSIC、ESPRIT或DBF波束形成，生成距离-速度-角度三维点云。 目标关联与跟踪：JPDA/GM-PHD/多假设跟踪（MHT）或基于卡尔曼/扩展卡尔曼/UKF的多目标跟踪，输出轨迹级车辆信息。 语义分类：基于目标雷达截面积（RCS）、长度、速度稳定性、加速度与横向速度，结合机器学习/深度学习模型实现车型与非机动车/行人区分。 数据融合：与视频、地磁或V2X消息融合，提升低速排队场景下的静止目标保持能力与遮挡鲁棒性。 3、性能指标参考 距离范围：0.5–150 m（路口）；0.5–250 m（高速）。 速度范围与精度：0–200 km/h，误差≤±1 km/h或±1%。 角分辨率：0.5–5°（视阵列与频段而定）。 检测精度：存在检测准确率≥98%，速度准确率≥97%，占有率误差≤3%（标准工况）。 传输与时延：端到端时延≤200 ms，满足自适应信号配时与超限超速抓拍触发需求。 可靠性：MTBF≥30,000 h，IP66/IP67，工作温度-40–+85℃，抗风≥8级。 三、应用场景与价值 1、城市交叉口自适应控制 实时获取各进口道的排队长度、占有率、流量与到达率，驱动自适应配时或相位微调，降低平均延误与停车次数。 检测停止线与上游排队双区，避免因视频夜间逆光、雨雾导致的丢检。 2、电子警察与违法抓拍联动 联动相机进行闯红灯、压线、借道左转、机非混行等违法检测，雷达提供可靠的触发与速度矢量，降低误触发。 高速场景配合高清相机完成超速抓拍与区间测速，支持多车道速度识别与车道归属。 3、高速公路与快速路监测 多目标轨迹级检测，输出车道级流量、速度、旅行时间；异常事件（逆行、停车、掉落物）快速识别。 雨雾雪等低能见度下持续工作，保障路网运行监测的连续性。 4、智慧停车与场库出入口 出入口车型识别、余位核算、车道占用监测；地面车位可通过短距毫米波实现“车位在位”检测，替代地磁或视频在极端光照下的不足。 5、收费站与多车道自由流（MLFF） 在自由流收费环境中完成车辆存在与速度的高精度检测，辅助分车道识别与车型判别，保证计费准确性。

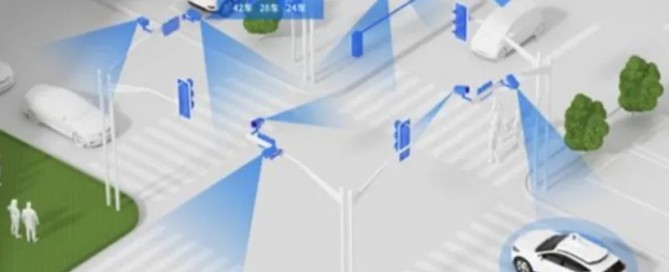

广域雷达：面向智慧交通的下一代全域感知与精细化管理 在智慧交通与城市治理加速升级的今天，感知层的“广度”和“精度”成为系统成败的关键变量。广域雷达作为以大范围覆盖、全天候稳定、全目标追踪为核心能力的新一代交通雷达，正成为高速公路、城市快速路、交叉口走廊、隧道与园区的标配感知设备。它突破传统点位传感器“看得近、看不全、看不清”的限制，用更少的点位覆盖更大的区域，用更稳的性能支撑更复杂的业务，用更丰富的数据驱动更智能的决策。 本文将围绕“广域雷达”这一关键词，系统解析其概念、原理、优势、应用场景、产品选型、部署要点、平台集成、运维服务与投资回报，帮助政府与企业在智慧交通建设中做出更科学、更经济的选择。 一、什么是广域雷达 广域雷达是一类以“广覆盖、多目标、轨迹级输出”为核心特征的交通雷达。与传统单点测速雷达或局部检测设备不同，广域雷达通常具备更大的水平覆盖角、更远的探测距离、更高的角分辨率与目标容量，可在复杂交通环境中持续输出目标级与轨迹级数据，支持车辆、行人、非机动车等多类目标的实时感知与行为分析。 广域雷达常被用于： 大范围路段级交通流监测与拥堵识别 交叉口多车道全覆盖目标检测与跟踪 隧道内异常停车、逆行、掉头等事件识别 高速匝道与主线全域融合，辅助匝道管控与合流优化 港口、园区、场站的全域调度与安全预警 与视频、信号机、V2X路侧单元联动，构建“全要素、全时空”的智慧交通系统 在技术形态上，广域雷达多采用FMCW体制与MIMO天线阵列，通过波束赋形和目标级数据融合输出，实现对目标位置（距离、方位）、速度、轨迹与行为的稳健测量，并通过算法抑制多径、雨雾和强光影响，以满足全天候场景。 二、广域雷达的核心原理与能力 广域雷达的优势来自“硬件前端 + 算法引擎 + 数据接口”的协同设计。 硬件前端：常见为毫米波频段发射接收，通过多通道天线阵列提高角分辨率；具备高动态范围射频链路与低噪声设计，确保远距离与近距离目标同时稳定检测。 算法引擎：包括目标检测与聚类、时空关联与轨迹生成、多目标跟踪、遮挡恢复、目标分类与异常行为识别；针对复杂路况进行ID保持与误报抑制。 数据接口：提供结构化目标流与事件流，支持平台侧二次开发与策略联动，实现“感知—决策—控制”的闭环。 相较传统雷达，广域雷达强调“面向业务的数据可用性”，即不仅给出点位数据与瞬时速度，更能输出稳定轨迹、车道归属、事件语义与置信度，实现从原始感知到业务指标的直达。 三、为何选择广域雷达：与传统方案的对比 与视频监控相比：视频在夜间、背光、雨雾等环境易衰减，且存在隐私与合规风险；广域雷达不依赖光照与颜色，在雨雾雪、强光逆光、粉尘条件下依旧稳定。视频适合取证与细节，广域雷达适合稳健感知与结构化数据，二者结合可实现雷视互补。 与地感线圈相比：线圈施工侵入路面、维护成本高、对路面改造敏感，无法提供大范围轨迹；广域雷达非接触安装、覆盖范围广、后期扩展灵活且运维简单。 与单点测速雷达相比：单点设备仅能覆盖局部车道或特定断面；广域雷达以更大视场覆盖更长距离与更多目标，实现路段级与交叉口级的全域感知。 综上，广域雷达以“覆盖广、全天候、低维护、轨迹级数据”的组合能力，适配当下智慧交通项目对可靠性、扩展性与数据价值的诉求。 四、广域雷达的典型应用场景 高速公路与城市快速路 全域交通流监测：实时输出车流量、车速、占有率、平均车头时距等指标，为拥堵识别与诱导策略提供数据基座。 事件检测：包括停车、低速、逆行、行人上高速、抛洒物疑似等事件的快速识别与告警，缩短发现到处置的时间。 合流优化与匝道管控：在主线与匝道交汇处建立轨迹级融合，辅助限流、信号配时或变道引导，提高通行效率与安全性。 城市交叉口与走廊 多车道全覆盖：单点位实现多个进口道与出口道目标检测，支持左转、直行、右转目标分流与轨迹跟踪。 自适应信号优化：输出车队长度、队尾位置、到达率预测，辅助相位优化、绿波带协调与过饱和管理。 异常检测：压线、逆行、借道、非机动车闯入快速道等场景识别，提升执法与管理效率。 隧道与高风险路段 低能见度下的稳定感知：烟尘、雾气、光照突变环境中仍可稳定检测。 事件快速告警：急停、拥堵蔓延、车辆倒车、行人入侵等场景快速告警并联动风机、广播与可变信息标志。 安全联动：与消防、照明、门控等子系统的闭环联动，降低二次事故概率。 港口、园区与站场 大范围调度：对集卡、叉车、行人进行全域跟踪与时空冲突预警。 安全围栏：在安全红线外形成虚拟围栏，识别入侵与轨迹异常，保障作业安全。 数据沉淀：以轨迹与事件数据支持产能分析、瓶颈定位与路径优化。 校园与景区周边道路 混行环境治理：识别行人、非机动车与机动车的混行风险场景，进行限流、提示或联动信号优化。 高峰秩序管理：在接送高峰期识别临停超时、违停与道路占用行为，提升秩序与通行效率。 五、广域雷达助力的行业实践要点 高速路拥堵管理：基于轨迹与事件数据，识别拥堵源与蔓延趋势，联动限速与诱导，降低追尾风险。 城市走廊绿波优化：以到达率预测与队列长度估计为输入，动态优化相位与配时，提升干线通行效率。 交叉口主动安全：在冲突点建立虚拟防区，提前识别闯红、压线、借道等行为，触发声光提示与联动。 园区生产效率：以轨迹热力图识别拥堵瓶颈与低效路径，优化调度与管控规则。

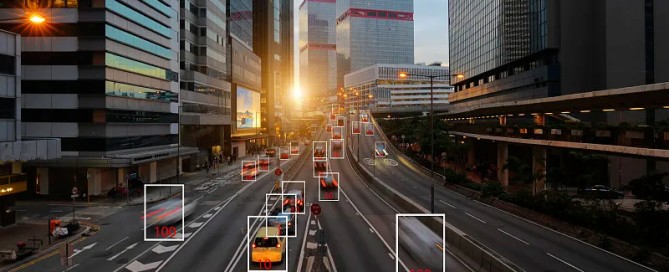

多目标雷达在交通流量监测中的应用与发展 引言 随着城市化进程的不断加快，城市道路交通压力日益加剧，交通拥堵、事故频发等问题成为制约城市发展的重要因素。科学、精准的交通流量监测与管理，已成为解决交通问题的关键环节。多目标雷达技术，以其高精度、多目标识别能力和全天候工作特性，成为现代交通流量监测系统的核心设备。 本文将围绕 “交通流量” 这一关键词，详细介绍多目标雷达的技术原理、应用优势、在交通流量监测中的具体应用场景，以及未来发展趋势，助力相关企业和机构深入了解与优化交通管理方案。 一、交通流量监测的意义与现状 1.1 交通流量监测的定义及重要性 交通流量，通常指单位时间内通过道路某一断面的车辆数量，是交通管理与规划的重要基础数据。精准的交通流量数据有助于： 交通信号灯智能调控，减少等待时间； 交通拥堵预警与缓解； 交通事故快速响应与处理； 城市道路规划与优化； 公共交通调度与优化。 1.2 传统交通流量监测技术的局限 目前，交通流量监测主要依靠视频监控、地磁传感器、红外传感器等传统技术，但存在诸多不足： 视频监控受光照、天气影响大，数据准确率不稳定； 地磁传感器安装复杂，维护成本高； 红外传感器覆盖范围有限，易受环境干扰。 这些限制促使交通领域寻求更先进、可靠的监测手段。 二、多目标雷达技术概述 2.1 多目标雷达的基本原理 多目标雷达利用电磁波传播和反射原理，发射特定频率的无线电波，接收并分析目标反射回来的信号，通过多普勒效应和信号处理技术，识别并追踪多个运动目标的位置、速度和方向。 2.2 多目标雷达的核心优势 全天候工作能力：不受光照、雨雪、雾霾等环境影响； 高精度检测：同时识别多个目标的速度和距离； 实时数据处理：快速响应，适合动态交通监控； 低维护成本：设备稳定，寿命长，维护简单。 三、多目标雷达在交通流量监测中的应用 3.1 车辆检测与分类 多目标雷达能够精准检测道路上不同类型车辆（如小汽车、货车、摩托车等），并区分车辆尺寸和速度，实现分类统计。这对于交通流结构分析、道路设计和应急管理极为重要。 3.2 交通流量统计与分析 通过多目标雷达采集的车辆运动数据，可以自动统计单位时间内通过车辆数量，计算车速、车距、车流密度等关键交通参数，支持交通流量实时监控和历史趋势分析。 3.3 交通事故预警与管理 多目标雷达能实时监控车辆异常运动状态（如急刹车、逆行、超速等），及时发出预警，辅助交通管理部门快速响应事故，保障道路安全。 3.4 交通信号控制优化 基于多目标雷达提供的实时交通流量数据，智能交通信号控制系统可以动态调整信号灯时长，优化路口通行效率，减少交通拥堵和排放。 3.5 智能停车管理 多目标雷达还能监测停车场内车辆进出情况，辅助智能停车引导系统，提高停车资源利用率，减少寻车时间。 四、多目标雷达技术在智慧交通中的角色 4.1 促进智能交通系统（ITS）发展 多目标雷达作为智能交通系统的重要感知设备，为数据采集和决策提供坚实基础，推动交通管理由传统人工监控向智能化、自动化转变。 4.2

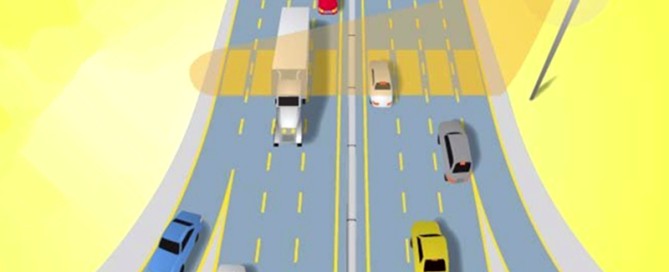

智能交通系统中的车辆检测器技术全景与市场趋势分析 在智慧城市和智能交通系统（ITS）迅猛发展的今天，车辆检测器作为交通信息采集的核心传感器，其性能直接决定了交通管理、收费系统、安全监控等应用的效率和可靠性。随着全球汽车保有量突破15亿辆，以及新能源汽车、自动驾驶技术的快速普及，车辆检测技术正经历着革命性的升级与迭代。本文将深入解析主流车辆检测器的技术原理、市场格局及发展趋势，为行业从业者提供全面的技术选型参考。 一、技术原理剖析：主流车辆检测器的分类与应用场景 1. 红外线车辆检测器：高精度轮廓扫描的标杆 红外车辆检测器通过线性排列的红外发射器和接收器实现同步高速扫描，当车辆通过时阻断光束，系统依据光路遮挡状态输出车辆信号。其核心技术优势在于： 超高分辨率：检测分辨率达30mm，可精准抓取车辆轮廓细节 特殊车辆识别：可靠检测拖挂车挂钩，区分间距0.3米的车辆（车速≤100km/h时） 环境适应性：配备电加热防护罩，在-40℃至70℃环境、雨雪天气下稳定运行 典型应用场景包括计重收费系统（提供车辆分离信号）、自动车型分类系统（AVC）以及ETC不停车收费系统。美国STI公司的系统在全球部署超6000套，检测高度1220mm，通过RS485协议输出数据。 2. 微波车辆检测器（RTMS）：全天后多车道监测利器 采用侧挂式安装的RTMS系统发射低功率调制微波，在路面形成254层探测面（每层0.38米）的椭圆形波束。其技术特性包括： 广域覆盖能力：单台设备可同时检测8个车道的车流量、车速及占有率 全天候工作：不受光照、雨雾影响，适应振动环境 智能算法：基于固定车长假设计算车速，通过背景信号阈值判断车辆 此类设备在高速公路、桥梁等大范围监控场景中优势显著，尤其适合恶劣天气频繁地区的交通数据采集。 3. 基于AI视觉的车辆检测：智能化革命的先锋 百度大脑EdgeBoard等方案代表了AI视觉检测的最新方向。其技术框架包含： 多目标识别：支持小汽车、卡车、巴士、摩托车、三轮车5类车辆检测与定位 深度算法融合：兼容PaddlePaddle深度学习平台，识别置信度超0.8 场景定制化：支持违章停车监测、智能卡口、车辆损伤识别等定制功能 此类方案在城市道路监控、智慧停车场等场景快速普及，2025年非传统维修领域的应用增长率达25%。 4. 环形线圈检测器：经济可靠的经典之选 基于电磁感应原理，当金属车体通过埋设线圈时引起电感变化，触发检测信号。其优势体现在： 结构简单成本低：MSP430单片机方案实现动态基准刷新，提升稳定性 维护便捷：无机械活动部件，寿命长 尽管新型传感器不断涌现，线圈检测器仍占据基础交通工程60%以上份额，特别适合路口信号控制等场景。 二、市场现状：百亿蓝海与区域格局 1. 全球市场规模与增长动力 2021年全球汽车检测设备市场规模达24.71亿美元，预计2027年将增至32.15亿美元。核心增长引擎包括： 新能源汽车爆发：2025年动力电池检测设备市场达280亿元，电控系统检测需求60亿元 政策法规驱动：中国治超计重收费政策推动红外分车器安装率年增15% 新型基建需求：充电桩检测设备市场规模2025年突破100亿元 2. 区域市场特征对比 中国：全球最大新能源检测市场，占比48.85%，聚焦三电系统检测 欧洲：以车辆物理尺寸为分类标准，侧重轮廓扫描技术 北美：轴数分类主导，红外+雷达多传感融合方案普及率高 三、技术发展趋势：智能化与多功能集成 1. AI重构检测逻辑 故障预测能力：基于深度学习的诊断系统提前预判设备故障，准确率提升30% 多模态融合：百度车辆分析API整合车型识别、损伤检测、车牌定位等6大接口 2. 新能源专用检测设备崛起 三电系统检测：电池健康度评估设备响应时间缩短至5秒内 充电桩安全监测：电气性能与通信协议双维检测方案 3. 边缘计算赋能实时处理

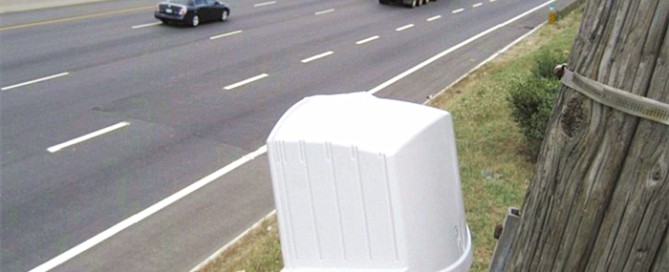

微波雷达：智慧交通的感知基石，路侧设备的进化革命 微波雷达技术凭借其全天候工作能力、高精度探测性能及日益提升的性价比，正在重塑交通管理系统的感知层，成为智慧交通体系建设不可或缺的核心技术装备。随着2025年《雷达无线电管理规定》明确交通路侧雷达使用92-94GHz频段的政策落地，以及中国毫米波雷达市场规模突破130亿元并保持23.3%年复合增长率的高速发展，微波雷达产业正迎来前所未有的机遇与挑战。 一、技术演进：从基础测速到全息感知的跨越 微波雷达在交通领域的应用始于基础测速功能。典型的太阳能速度反馈标志牌，通过多普勒工作原理对车辆发射微波，当车辆进入200米探测范围内，雷达会实时捕捉速度并在LED屏以红（超速）绿（正常）双色显示，测速误差控制在±3%以内，车速检测范围高达255公里/小时。这类设备无需破坏路面，仅需太阳能或市电供电即可在-15°C ~ +60°C环境下稳定运行，广泛应用于学校、高速事故多发路段等场景。 随着技术进步，微波雷达从单一测速向多维度交通流感知跃迁。新一代交通场景雷达具备79-81GHz高频段（符合旧规）和92-94GHz频段（符合新规）工作能力，实现了革命性突破： 多目标追踪：同时锁定256个目标，95%以上准确率捕获车辆轨迹 全要素检测：实时输出车流量、车道占有率、车型分类（大/中/小型车）、排队长度等12类参数 事件智能诊断：自动识别逆行、急停、变道等交通异常事件，准确率超95% 微波雷达的核心优势在于其全天候适应性。无论是暴雨、浓雾、强光还是夜间环境，其微波穿透能力均可保障稳定检测，这是视频检测技术难以企及的。例如河北石太高速部署的92GHz雷达，在350米超距探测中仍保持0.2米定位精度，实现全天时、全天候超视距状态感知。 二、政策驱动：92-94GHz频段重塑产业格局 2025年1月出台的《雷达无线电管理规定》成为行业分水岭。政策明确规定：自2026年1月1日起，交通路侧雷达必须使用92-94GHz频段。这一变革旨在解决既有79-81GHz雷达的同频干扰问题，但也给产业带来严峻挑战： 量产困境：92-94GHz芯片量产技术尚未完全突破，国内具备量产能力的厂商屈指可数 成本压力：城市交管部门明确表示“若价格超出现有水平将不再采购” 新旧交替：财政压力下，80GHz设备不会立即淘汰，产业过渡期可能延长 面对挑战，领先企业已布局破局。以理工睿行与河北交规院的合作为例，其突破三大核心技术： 自主研发芯片：完成94GHz多通道收发毫米波雷达芯片流片验证 柔性生产模式：根据项目周期预排产，缓解芯片生产周期压力 算法深度优化：通过近端宽波束+远端窄波束技术，实现0.2米全距离段精度 三、场景革命：从高速路网到城市神经末梢 微波雷达的部署场景正从主干道向全路网毛细血管延伸，不同频段与形态的产品满足差异化需求： 高速公路场景 长距监控：如RTMS进口检测器覆盖12车道，探测距离达76米，内置IP摄像头实现数据与视频联动 事件预警：92GHz雷达在秦唐高速布设300套，实时分析交通流，降低事故率30% 车型分类：CSR-LN检测器通过24GHz频段实现95% 以上分型精度 城市交叉口 信号优化：智能交叉口专用雷达支持零退后安装（距车道0.5米），实时提供排队长度、占有率数据，赋能红绿灯智能配时 违法抓拍：窄波束雷达（垂直分辨率0.3米）精准触发摄像头，解决相邻车道干扰问题 特殊节点 桥梁隧道：侧装式雷达（如MPR-S1）无需路面施工，特别适合高架路段 智慧泊车：停车场引导系统通过雷达检测空位，提升周转率 四、市场竞合：国产化替代的机遇与挑战 中国毫米波雷达市场呈现高速增长与国产替代双重特征： 规模扩张：2022年市场规模130.41亿元，预计2026年达197亿元（CAGR 23.3%） 竞争格局：国际Tier1（博世/大陆等）主导市场，国内行易道、智波科技等企业加速追赶 技术瓶颈：MMIC、DSP等核心部件95%依赖进口，国产芯片可靠性亟待验证 成本优势使国产24GHz产品仍占主流。例如MVR-Y1检测器以24.125GHz频段实现： 双向12车道覆盖 车流量检测精度>98% 90000小时平均无故障时间 单价较进口80GHz设备低40% 但92-94GHz赛道已现领跑者。除河北项目外，广东等20个数字化转型试点省份将毫米波雷达纳入强感知路线，2025-2026年度的投资额考核将进一步推动新频段设备采购。 五、未来趋势：融合感知与成本破局的交响曲 随着智慧交通进入深度数字化阶段，微波雷达的发展将呈现三大趋势： 多传感器融合：雷达+视频+激光的全息感知体系成为高速/城市快速路标配 芯片国产化提速：国内头部半导体企业（如英飞凌合作伙伴）加速94GHz芯片量产，预计2026年成本下降30% 边缘智能升级：新一代雷达内置AI芯片，实现本地化交通事件分析，响应时延<100ms 面对92-94GHz雷达的量产挑战，头部厂商正通过三环降本策略破局： 研发层：加大算法预研投入，减少后期调整 生产层：导入自动化生产线，将次品率控制在0.1%以下

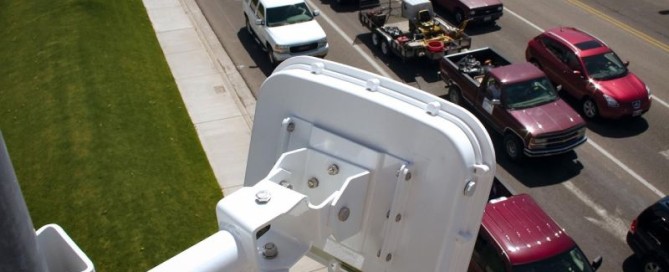

微波车辆检测器：智能交通系统的核心技术解析与应用实践 微波车辆检测器作为智能交通系统（ITS）的关键数据采集设备，凭借其非接触式检测、多车道覆盖、全天候工作等核心优势，正逐步取代传统线圈和视频检测技术，成为智慧交通建设的基础感知工具。本文将深入解析其技术原理、应用场景及发展趋势，为行业用户提供专业参考。 一、技术原理：微波如何精准感知车辆动态 微波车辆检测器的核心技术基于多普勒效应与调频连续波（FMCW） 技术： 多普勒频移测速： 当设备发射的微波（频率通常为10.525GHz、24GHz或新兴的77GHz）遇到行驶车辆时，反射波频率会因车辆运动发生偏移。通过计算发射波与反射波的频率差，可精确获得车辆速度，误差控制在±3%以内。 FMCW测距与定位： 采用频率调制连续波，通过线性扫频技术发射微波束（典型扫频范围100-400MHz）。车辆反射信号与发射信号的瞬时频率差被转换为距离信息，实现车辆位置的精确定位（精度±5cm）和车型分类。例如Smartsensor SS-125每秒发射100万次雷达波，可跨越隔离带检测被部分遮挡的车辆。 微波束在路面形成椭圆形投影区（宽3-4m，长可达85m），通过分层扫描技术将检测区域划分为32个层面，实时解析车辆的长度、速度及空间位置。这种技术确保即使车辆跨车道行驶，也能被准确识别为单一目标，避免重复或漏检。 二、核心优势：为何选择微波检测技术 相较于线圈与视频检测，微波车辆检测器具备革命性的性能突破： 全气候可靠性： 采用3cm波长微波，穿透雨雪雾能力强，在低照度、强逆光、暴雨环境下仍保持95%+检测精度，彻底解决视频检测受环境干扰的问题。 高效多车道覆盖： 单台设备侧向安装可覆盖双向8-10车道，大幅降低设备采购与维护成本。 零路面损伤的便捷部署： 路侧立柱安装（高度5-5.5m），无需开挖路面或中断交通。维护时仅需检修立柱设备，避免线圈维修导致的道路封闭。 多维数据采集： 实时输出车流量、时间占有率、车速、车头时距、车型分类等12类交通参数，数据周期可按1-600秒灵活配置。 三、典型应用场景与解决方案 1. 高速公路监控与事件检测 拥堵预警： 通过占有率（>85%）与车速（<20km/h）关联分析，实时触发情报板警示。 事故自动识别： 检测异常停车（速度骤降至0且持续超阈值）或低速队列，5秒内上报平台。 案例实效： 陕西宝汉高速采用微波检测后，事件响应时间缩短70%，二次事故率下降40%。 2. 城市智能信号控制 自适应配时： 根据各方向实时流量动态调整绿灯时长，提升路口通行效率15%-30%。 公交优先： 识别公交车并延长绿灯相位，支持BRT系统准点率>90%。 3. 智慧停车管理 车位状态检测： 在封闭停车场入口部署，结合车牌识别系统统计空位数量。 违停抓拍辅助： 与视频联动，对禁停区滞留车辆触发抓拍。 四、安装部署关键技术要点 侧向安装优化： 立柱距车道边缘3-5米，高度≥5米以减少大型车辆遮挡 倾斜角调整确保波束覆盖中央隔离带 抗干扰设计： 加装电源防浪涌模块与数据防雷器 避开高压线缆（>10米间距） 智能调试技术： 使用车道自动识别软件，调试时间从小时级缩短至分钟级 五、技术演进与市场趋势 高频化与精准化：
