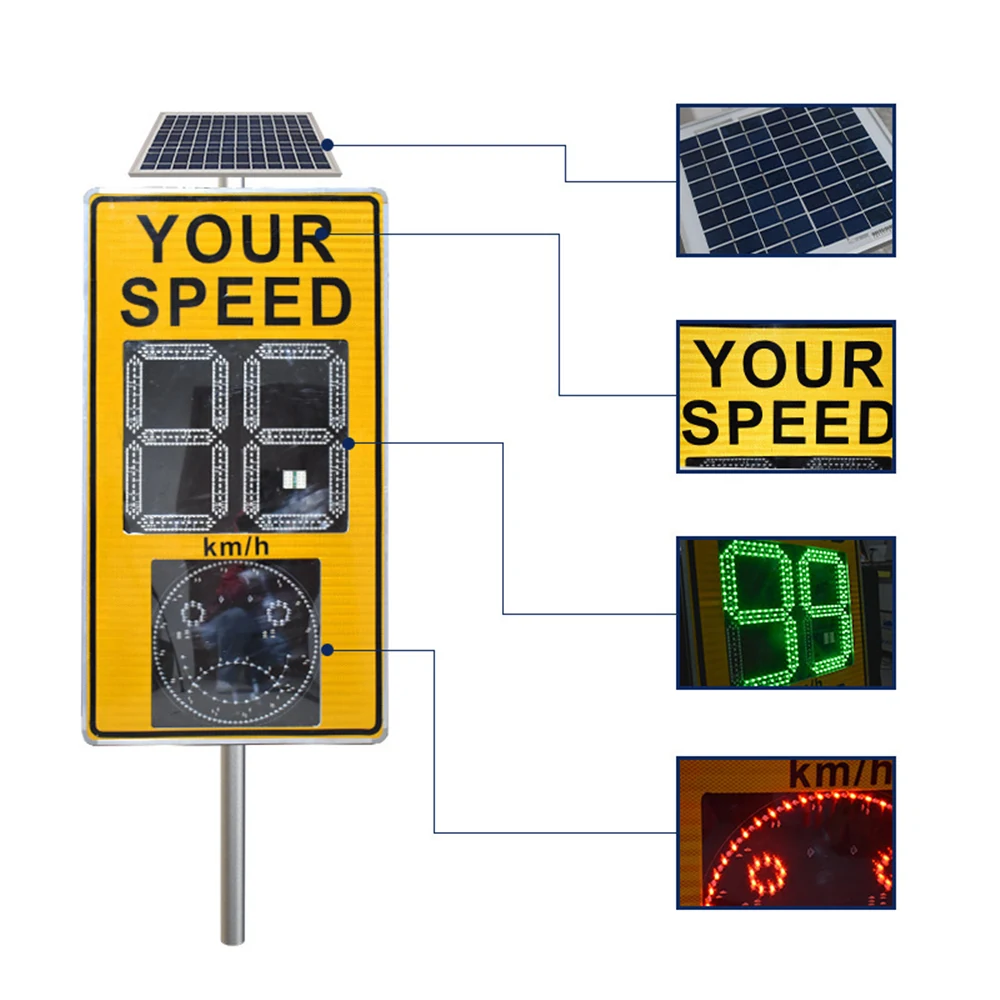

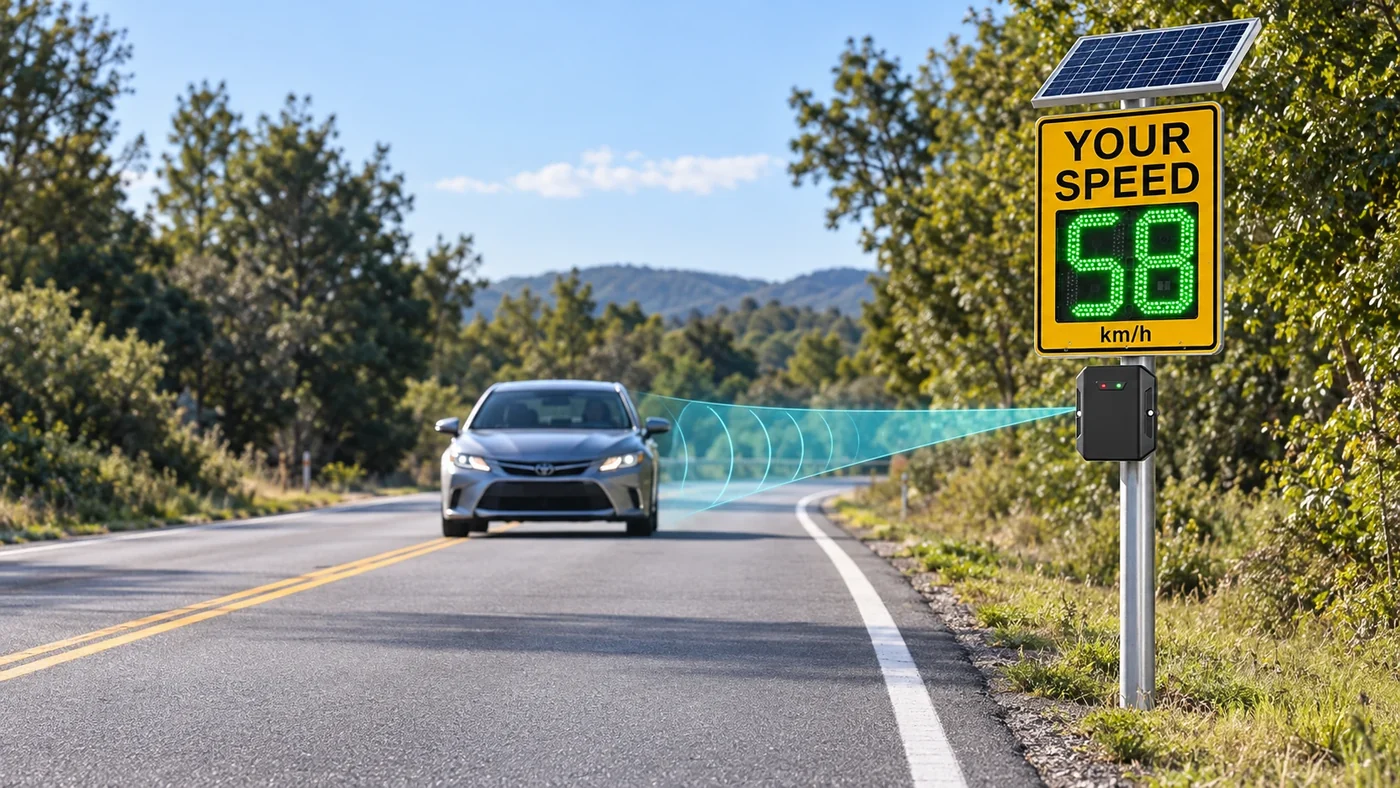

测速反馈屏
检测来车速度并传给LED控制器，向驾驶员实时显示当前车速。
- 实时速度
- 来向检测
- 远距离触发
实时速度输出APPROACHING68 km/h
HC-TR20>200 m车辆检测距离
±1 km/h对准波束时测速误差
1–240 km/h车辆测速范围
RS485 + UART速度数据输出
速度数据输出
让控制器直接获得车辆速度
HC-TR20集成微带天线、射频电路与信号处理电路，无需外置雷达信号处理器即可输出车辆速度和方向。
车辆速度1–240 km/h测速范围
来向 / 去向支持来向、去向或双向模式
多种速度单位km/h、mph或m/s
告警输出高低电平触发控制器
应用场景
专注测速反馈与道路安全提醒
面向只需要速度与方向数据的道路设备，结构紧凑，便于嵌入控制器和标牌。
弯道与路口预警
车辆进入监测区域后触发警示灯、提示牌或其他道路安全设备。
- 速度阈值
- 告警电平
- 方向识别
OEM道路设备
把小型PCBA模块集成到自有标牌、控制器或道路安全产品中。
- 体积紧凑
- 串口通信
- 可选外壳
系统集成
串口速度输出，适配标牌和预警控制器
支持RS485和3.3 V TTL UART，波特率9600 bps，并可配置告警电平。控制器可读取速度、方向和单位信息，用于显示、记录或触发提示。
详细通信协议及集成文档请联系我们获取。
速度输出示例
- 方向
- 来向
- 速度
- 68 km/h
- 接口
- RS485 / TTL
- 告警
- 超过设定阈值
HC-TR20→控制器→显示 / 预警
产品配置

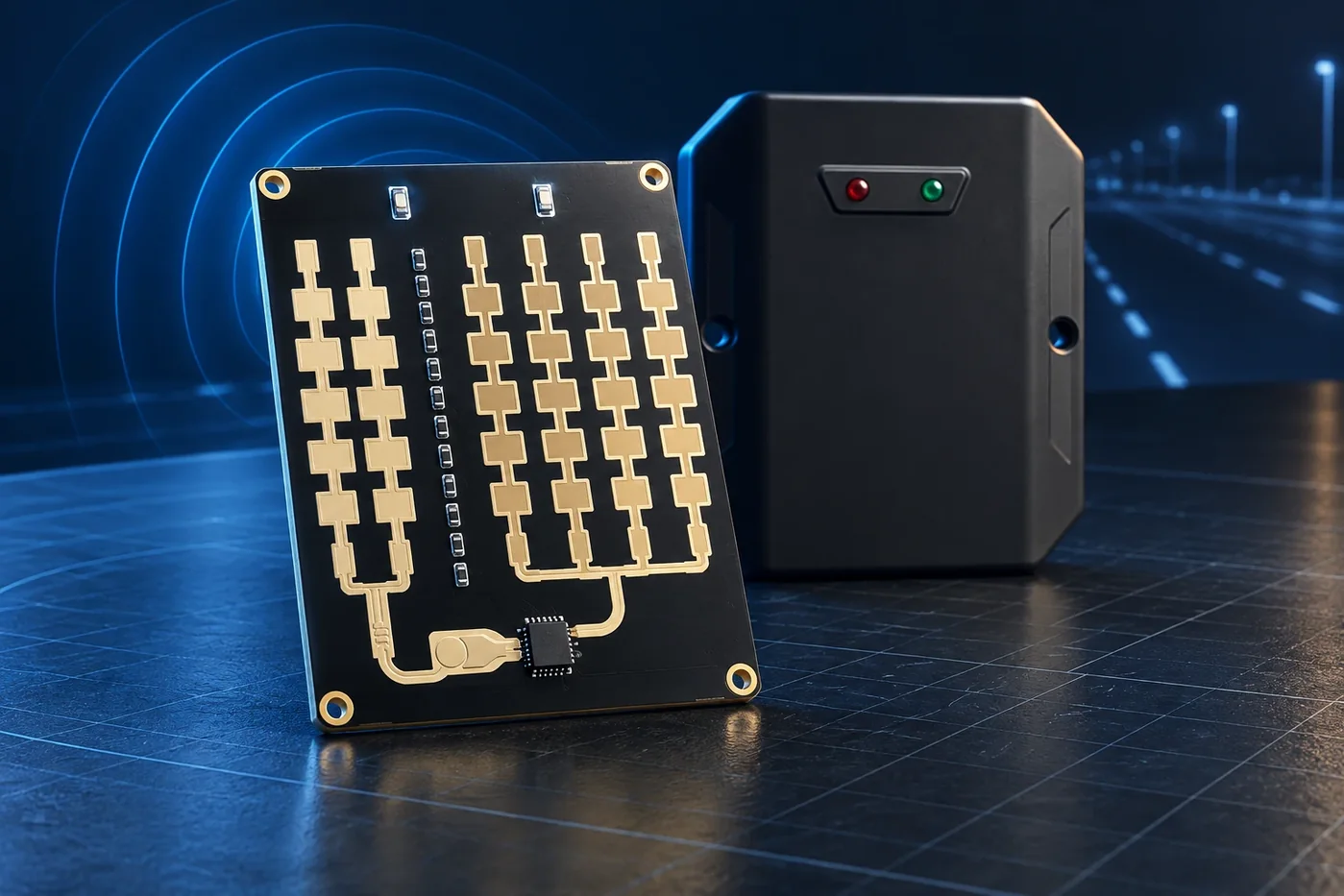

标准PCBA模块，可选防护外壳

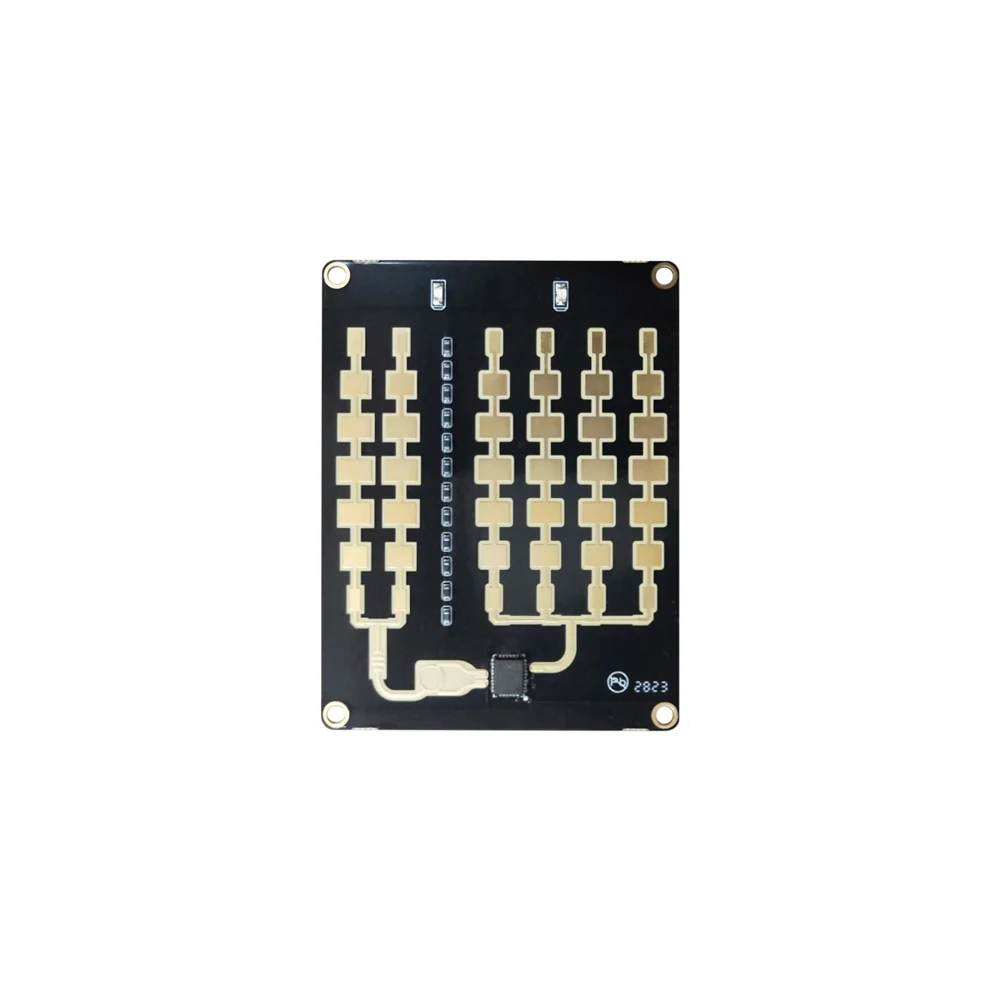

标准供货为69 × 53 × 5 mm的PCBA模块。若项目需要图示防护外壳，请在订购前明确说明。
69 × 53 × 5 mmPCBA尺寸
9–24 V DC供电范围
9600 bps串口波特率
来向 / 去向方向模式
| 车辆检测距离 | 200 m以上 |
|---|---|
| 测速范围 | 1–240 km/h |
| 测速误差 | 车辆方向与波束轴线对准时±1 km/h以内 |
| 发射频率 | 24.075–24.175 GHz，典型24.125 GHz |
| 发射 / 接收天线增益 | 16 dBi / 18.4 dBi |
| 发射波束（3 dB） | 水平±22°，垂直±8° |
| 接收波束（3 dB） | 水平±11°，垂直±8° |
| 通信接口 | RS485和3.3 V TTL UART，9600 bps |
| 供电 | 9–24 V DC，12 V时典型75 mA |
| 工作温度 | −20～+85℃ |
| 存储温度 | −40～+125℃ |
| PCBA尺寸 | 69 × 53 × 5 mm |

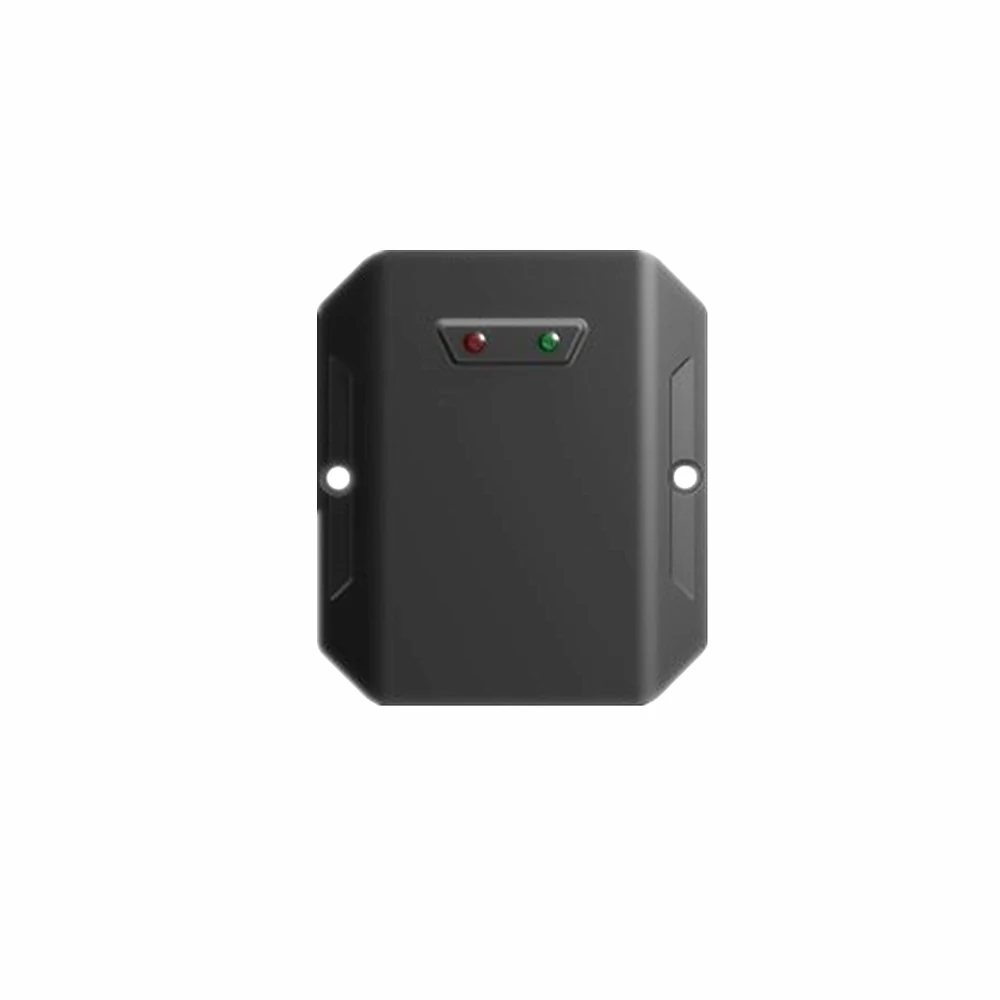

| 可选外壳尺寸 | 100 × 85 × 20 mm |
常见问题
HC-TR20选型与集成
HC-TR20输出什么数据？
直接输出车辆速度和行驶方向，可选择km/h、mph或m/s单位，并支持告警电平输出。
标准产品是否带防护外壳？
标准供货为69 × 53 × 5 mm的PCBA模块，防护外壳属于可选配置，订购前请确认。
可以识别来向和去向车辆吗？
可以。雷达可配置为检测来向、去向或两个方向的车辆。
HC-TR20是不是多目标跟踪雷达？
不是。HC-TR20用于输出车辆速度和方向；如需坐标、轨迹、车型或多目标跟踪，应选择HC-M系列交通雷达。
如何连接控制器？
支持RS485和3.3 V TTL UART，波特率为9600 bps。详细通信协议及集成文档请联系我们获取。
HC-TR20项目咨询
发送标牌或预警系统需求
请提供应用类型、目标距离、安装角度、供电、通信接口、速度单位及是否需要外壳。
