监狱周界防逃
监测围墙、隔离走道和高风险区域内的人员移动与翻越接近行为。
- 人员检测
- 坐标输出
- 轨迹跟踪
人员目标轨迹TARGET 07X 126.4 · Y 8.2
MSR-S200200 m最远人员检测距离
32个同步跟踪目标
100 ms目标数据更新
以太网 · TCP安防平台集成
人员检测与轨迹跟踪
不只发现入侵，还能持续报告目标位置
MSR-S200在预设周界走道内检测移动人员，为每个目标保持独立轨迹，并向安防平台输出位置和运动数据。
目标坐标目标ID及实时位置
移动速度与方向判断目标运动状态
连续轨迹显示目标接近、穿越或离开过程
报警事件由平台根据区域和规则触发
应用场景
面向监狱及高安全等级周界
雷达负责提供人员目标轨迹，安防平台负责报警区域、摄像机联动、录像与处置流程。
高安全等级设施
用于营区、机场、港口、油库等需要持续远距离周界感知的场所。
- 全天候监测
- 多目标跟踪
- 远距离覆盖
雷视联动
平台根据雷达坐标联动兼容摄像机，进行目标画面确认与记录。
- TCP接入
- 报警规则
- 摄像机联动
系统集成
把目标位置与轨迹交给安防平台
MSR-S200通过以太网和TCP输出目标数据。平台可在电子地图中显示人员移动、执行区域报警规则，并把目标坐标传给摄像机控制系统进行复核。
详细通信协议及集成文档请联系我们获取。
周界目标输出
- 目标ID
- 07
- 坐标
- X 126.4 · Y 8.2
- 速度
- 3.2 m/s
- 事件
- 进入警戒区域
雷达→安防平台→报警 / 摄像机
产品与覆盖

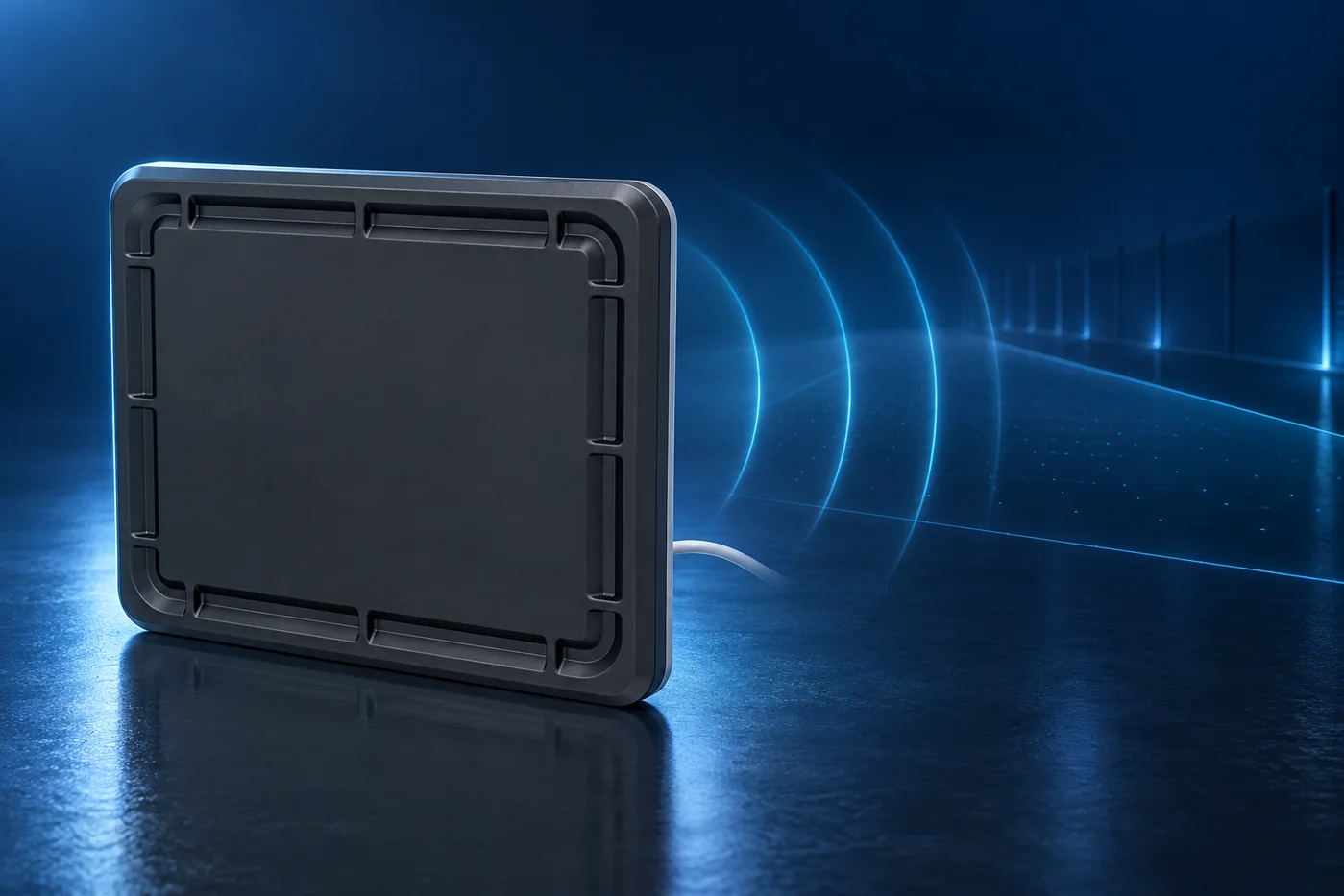

用于户外长期安装的IP67雷达
安装时使雷达天线正面朝向预期人员走道，并保持检测区域内视野清晰。最终覆盖取决于安装位置和现场几何。
1–200 m人员检测距离
32个最大跟踪目标数
8–24 V DC供电范围
IP67户外防护等级
| 检测距离 | 1–200 m |
|---|---|
| 距离检测精度 | ±0.25 m或±2.5% |
| 径向速度范围 | −14～+14 m/s |
| 速度检测精度 | ±0.25 m/s |
| 最大跟踪目标数 | 32个 |
| 水平 / 垂直3 dB角度 | 24° / 14° |
| 数据更新周期 | 100 ms |
| 通信接口 | 以太网，TCP |
| 供电 / 功耗 | 8–24 V DC / ≤6 W |
| 工作温度 | −40～+85℃ |
| 防护等级 | IP67 |
| 尺寸 / 重量 | 147 × 119 × 40 mm / 510 g |
常见问题
MSR-S200选型与集成
MSR-S200可以提供哪些数据？
可提供目标ID、位置、速度和运动数据，平台可据此显示目标、形成轨迹并执行报警区域规则。
一台雷达可以跟踪多少个目标？
在合适现场条件下，可同时跟踪最多32个目标。
夜间和恶劣天气能否工作？
可以。雷达感知不依赖环境光，适合黑夜、雨雪等条件下的全天候户外监测。
能否联动云台摄像机？
雷达输出目标位置和运动信息，集成的安防平台可利用这些数据联动兼容摄像机进行视觉复核。
如何连接安防平台？
采用以太网通信并支持TCP。详细通信协议及集成文档请联系我们获取。
MSR-S200项目咨询
发送周界布局与系统需求
请提供围墙或围栏布局、走道宽度、检测距离、安装位置、摄像机配置、网络环境和报警流程。
